空調壓縮機葉片雙端面磨削夾具方案揭秘！

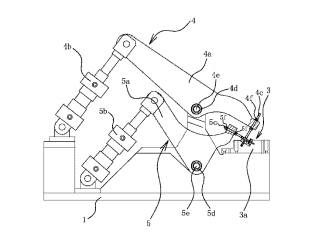

壓縮機葉片雙端面磨削夾具包括滑動平臺和固定平臺，所述平臺上固定有葉片安裝臺組件，所述葉片安裝臺組件具有供葉片一側面抵靠的安裝面和供R面抵靠的固定位面；滑動平臺上設有能將壓力作用在葉片另一側面上的第一施力機構和能將壓力作用在葉片底面上的第二施力機構；所述固定平臺與床身固定連接。首先，調整滑動平臺位置，使滑動平臺與固定平臺的位置符合設計要求，即固定平臺位于滑動工作平臺運動行程軌跡線上。然后，葉片放置在安裝面上，即葉片一側面與安裝面向依靠，R面朝向位置面與固定位面相依靠，一端面與靠山相依靠。接著，第一施力機構先施加較小的壓力降葉片抵壓在安裝面上；第二施力機構施加壓力，將壓片低在定位面上，第一施利機構再增大壓力，保證葉片被裝夾的穩定性。最后移動滑動工作臺使磨具磨削葉片端面。上述第一施力機構先施加較小的壓力將葉片抵壓在安裝面上、第二施力機構施加壓力將葉片抵壓在定位面上，第一施力機構再增大壓力將葉片夾緊的先后程序必須嚴格保證。
葉片雙端面磨削夾具的優點：
采用此空調壓縮機雙端面磨削葉片夾具，葉片安裝臺組件包括基座、墊塊和耐磨條，所述基座通過螺栓固定在滑動平臺上，耐磨條固定在墊塊上，所述墊塊通過螺栓固定在基座上。在裝夾過程中葉片與安裝面和定位面產生摩擦，耐磨條基本杜絕安裝面和定位面的磨損，進而避免因磨損而產生的誤差。
注意啦！耐磨條要采用硬質合金材質哦！因為硬質合金的硬度較高，特別耐磨哦！
在以上小編介紹的壓縮機葉片雙端面磨削的加工中，通氣孔串聯有氣壓傳感器，本夾具還包括控制電路和報警器均與控制電路電連接。裝夾后若葉片下側面沒有完全與夾具的安裝面完全貼合，則會出現壓縮空氣泄露，通氣孔孔內氣壓出現下降。壓力傳感器檢測壓力變化進而通過控制電路控制報警器發出報警信號，提醒操作者注意，并切斷后續的動作，從而避免出現因安裝不妥出現廢品。
通過使用小編分享的空調壓縮機葉片雙端面磨削夾具，裝夾零件精度高，進而保證葉片兩端與側面的垂直度精度；不至因葉片定位不可靠，而造成以外的報廢，換而言之，利用本夾具裝夾葉片進行加工，可有效地保證葉片的不良率在0.5%左右。
希望小編給大家提供的空調壓縮機雙端面磨削夾具能夠提高葉片的加工精度哦！
