內圓磨床

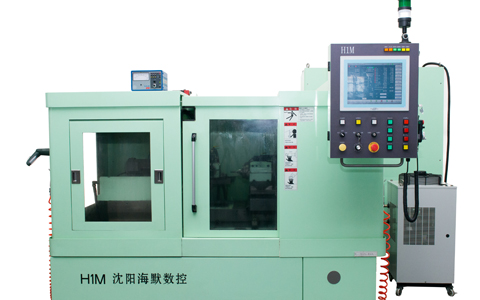

海默高精度內圓磨床



自動上下料功能；

在線主動測量功能；

自適應控制磨削和修整功能；

防碰撞功能；

---

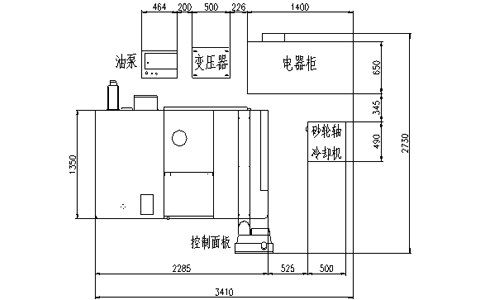

         內圓磨床平面結構圖



       內圓磨床主機；

       砂輪軸；

       冷卻機；

       電器柜；

       變壓器；

        油泵；

        控制面板；

---

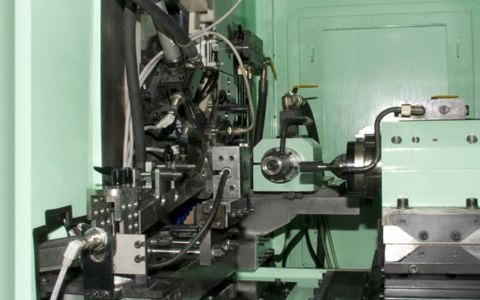

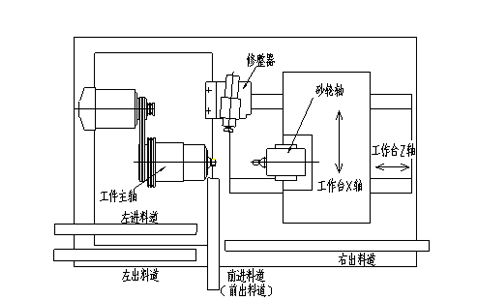

高精度內圓磨床工作原理

工件進料道，機械手將工件送至加工位置；

加工時工作臺X軸橫向進給去除加工余量；

工作臺Z軸往復振蕩，加工至要求尺寸時；

砂輪軸退出，完成磨削加工；

機械手將工件送至滾出位置，工件從出料道出；

---

        高精度內圓磨床修整原理

              砂輪的修整通過滾輪修整器實現；

          工作臺X軸橫向進給；

          工作臺Z軸縱向進給，實現整個砂輪表面的修整；

---

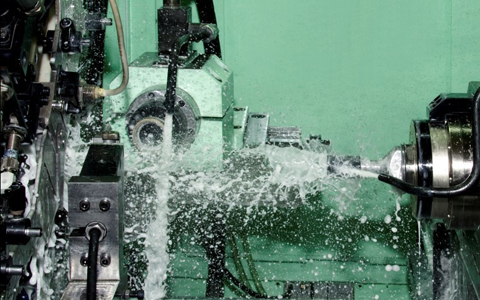

海默內圓磨床磨削特點

高精度、高效率磨削；

更換機種快捷；

穩定性高、可靠性高；

便于生產管理；

---

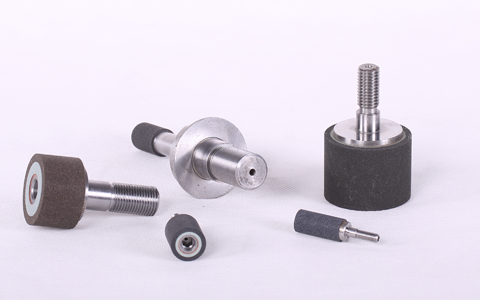

        配套CBN砂輪



           超硬材料磨削；

           修整周期長；

           加工精度高；



---

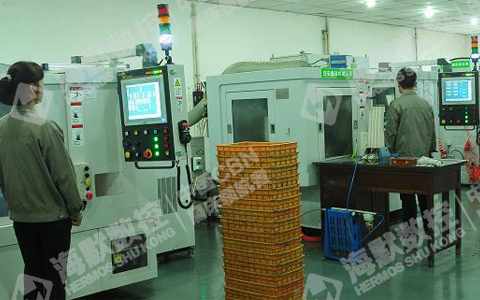

客戶處使用海默內圓磨床情況

海默內圓磨床24小時生產；

也可編入生產先使用；

客戶生產的工件主要為各大品牌主機廠供貨；
