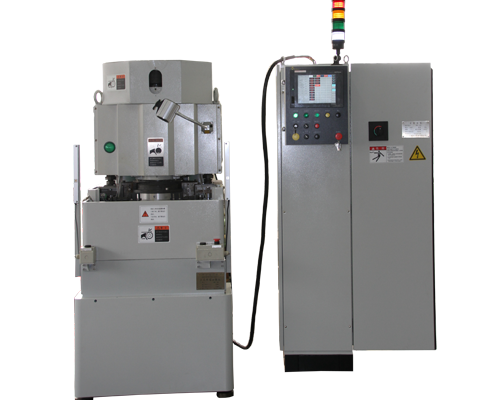

雙端面磨床

鏈輪雙端面磨床

可加工VVT鏈輪等粉末冶金工件；

同時可磨削上下兩個平行的端面；

加工平行度、平面度、尺寸公差可達2μm；

---

磨削原理

擺臂切入式雙端面磨削原理；

保證尺寸精度及行為精度在2微米以內；

---

VVT鏈輪加工要求

外徑：69mm;

內孔：28.4mm;

厚度：7mm;

平面度：0.01mm;

平行度：0.015mm;

表面粗糙度:Ra0.8μm；

---

加工結果

工件名稱：VVT鏈輪;

外徑：69mm；

內孔：28.4mm；

厚度：7mm；

平行度：3μm；

平面度：3μm；

粗糙度：Ra0.3μm；

加工節拍：13秒（可繼續優化）；

---

高精度設備檢測

          三坐標檢測；
          粗糙度儀；
          圓柱度儀；
          氣動量儀；

---

自動上下料

可實現自動上下料；加工效率更高！

可實現機床與機床之間的聯線需求；

---

加工鏈輪雙端面磨削視頻

了解更多VVT工件磨削視頻>>
